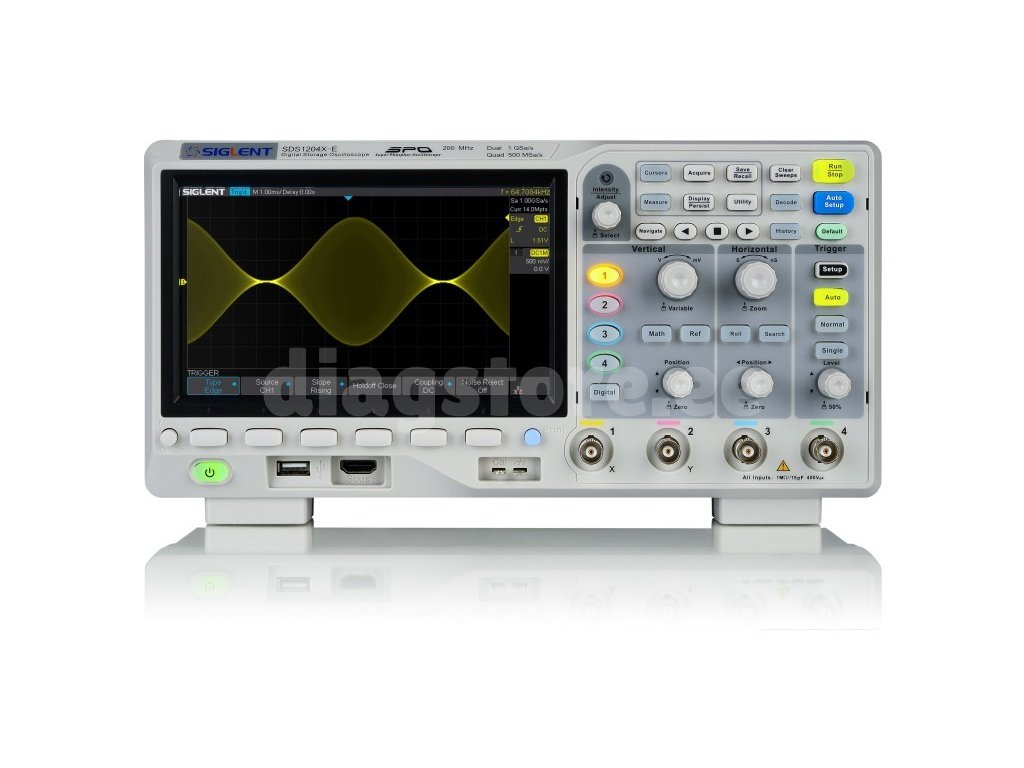

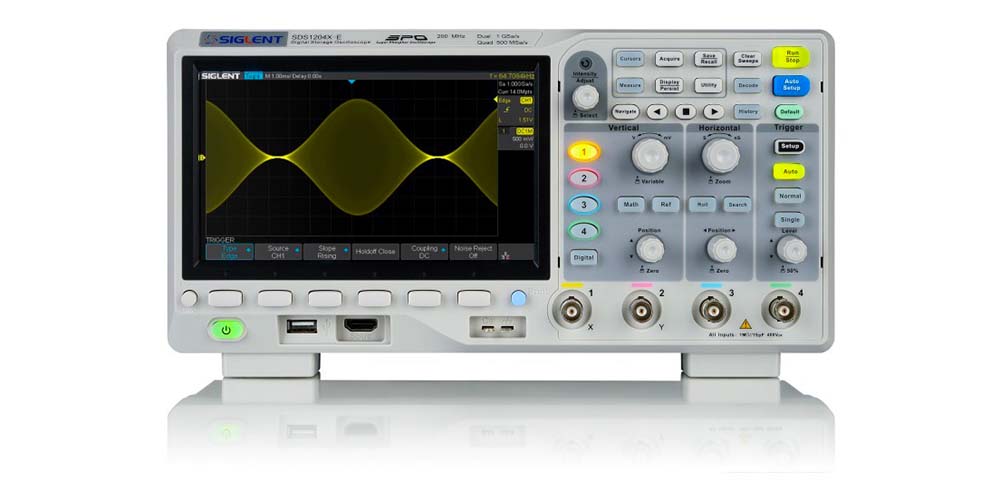

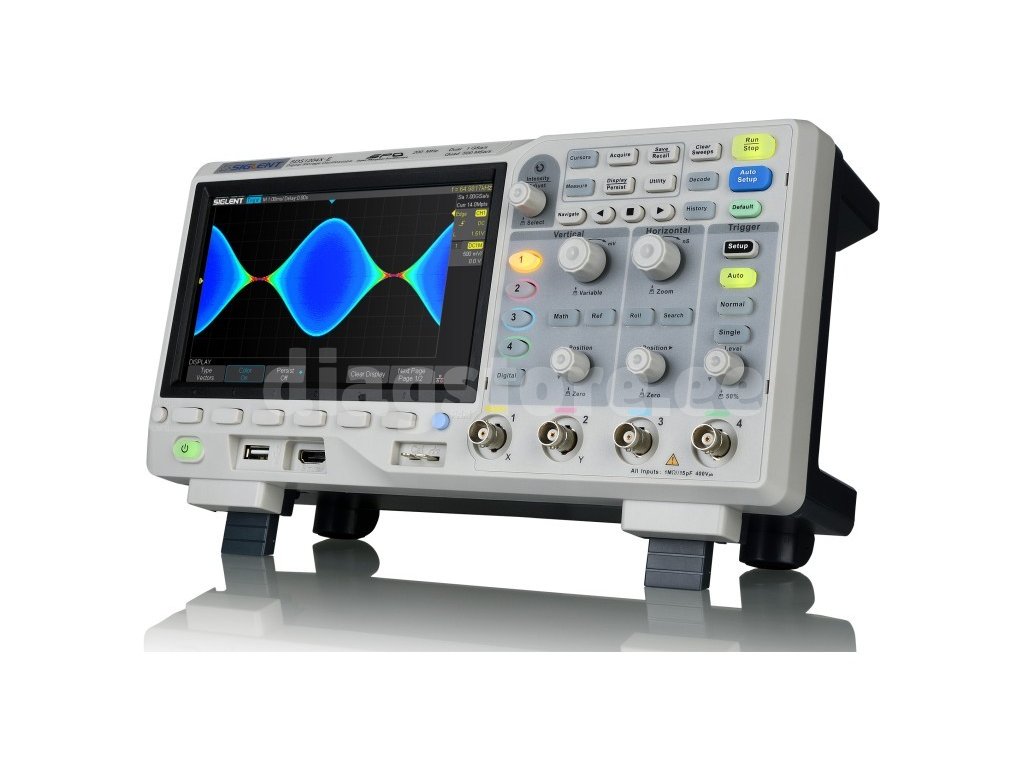

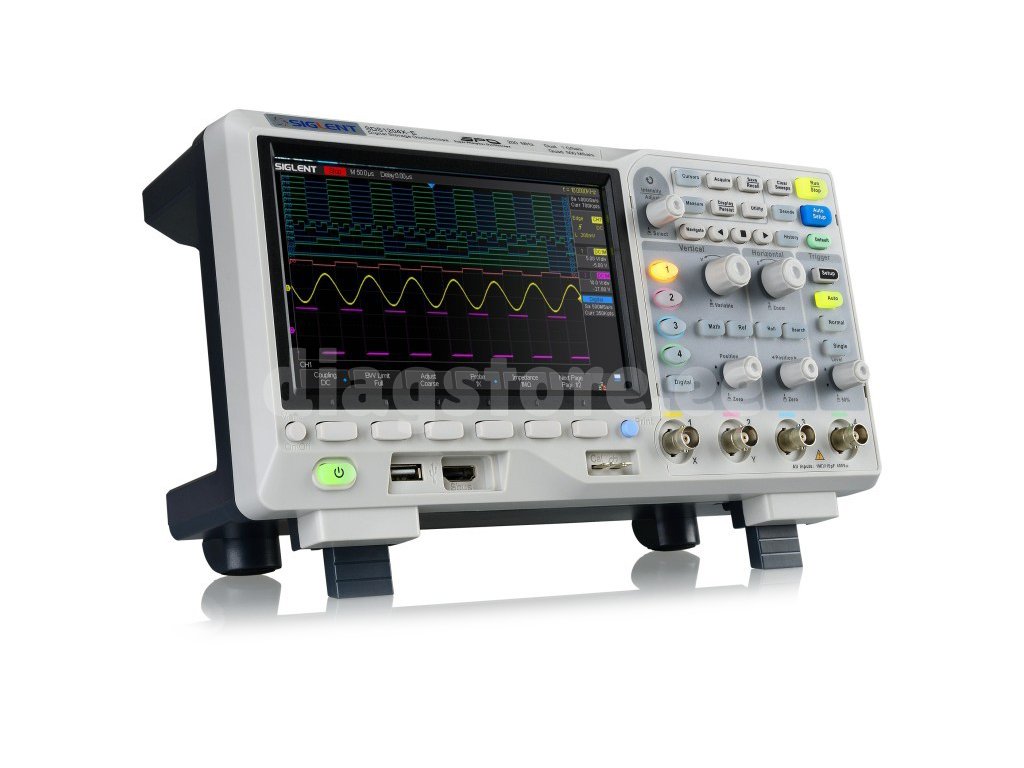

Siglent SDS1204X-E 4-kanaliline ostsilloskoop
Code: 1212Product detailed description
S SDS1204X-E on neljakanaliline mudel sarjast "SDS1200X-E", mis võib mõõta korraga kuni kahel kanalil. Sondil on kaks ADC-d, nii et see saab mõõta korraga kahel kanalil ilma proovivõtusageduse kaotamiseta. Kui kõik kanalid on aktiivsed, on sondil ikkagi 500MS/s iga kanali kohta. Selle mudeli läbivoolutugevus on kuni 200Mhz ja 14Mpts neljal aktiivsel kanalil.
Super Phospor
Otscilloskoopil on "Super Phospor" tehnoloogia, mis tagab suure signaali selguse ja väga madala müra. Selle tehnoloogiaga on vaja ainult 500µV haru kohta. See tehnoloogia hõlmab ka signaali pidevat edastamist protsessorist või ekraanist sõltumatult, tuvastades seega vead, mis ei ole tavalises vahemikus nähtavad. Samuti kuulub standardvarustusse sond, mis suudab dekodeerida signaale l2C, SPI, UART, RS232, CAN ja LIN vahemikus.
Võimalikud lisaseadmed
Selle mudelile saab valikuliselt tellida funktsioonigeneraatori, et laiendada vahemikku 25MHz ja 16-kanalilise loogikaanalüsaatoriga. Seda laiendust saab igal ajal USB-liidese kaudu ühendada. Sondi saab ühendada ka internetiga internetikaabli või WiFi dongle'i kaudu, mida saab samuti lisavarustusena osta. See võimaldab vaatlust juhtida veebiliidese kaudu. Sondi saab juhtida ka SCPI-komandode kaudu. Individuaalse hinnapakkumise saamiseks võtke meiega ühendust.
Täpsused
| Bandwidth | 200 MHz |
| Kanalid | 4 |
| Mälu | 14 Mpts kanali kohta |
| Vertikaalne skaala | 500 µV/div - 10 V/div |
| Horisontaalne skaala | 1 ns/div - 100 s/div |
| Sondi nõrgenemine | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X |
| Sageduse uuendamise kiirus |
100,000 wfm/s (tavaline), 400,000 wfm/s (järjestikune režiim) |
| Triggeritüübid | Piir, kalle, impulsi laius, aken, tagurpidi, intervall, pimendus, muster, video |

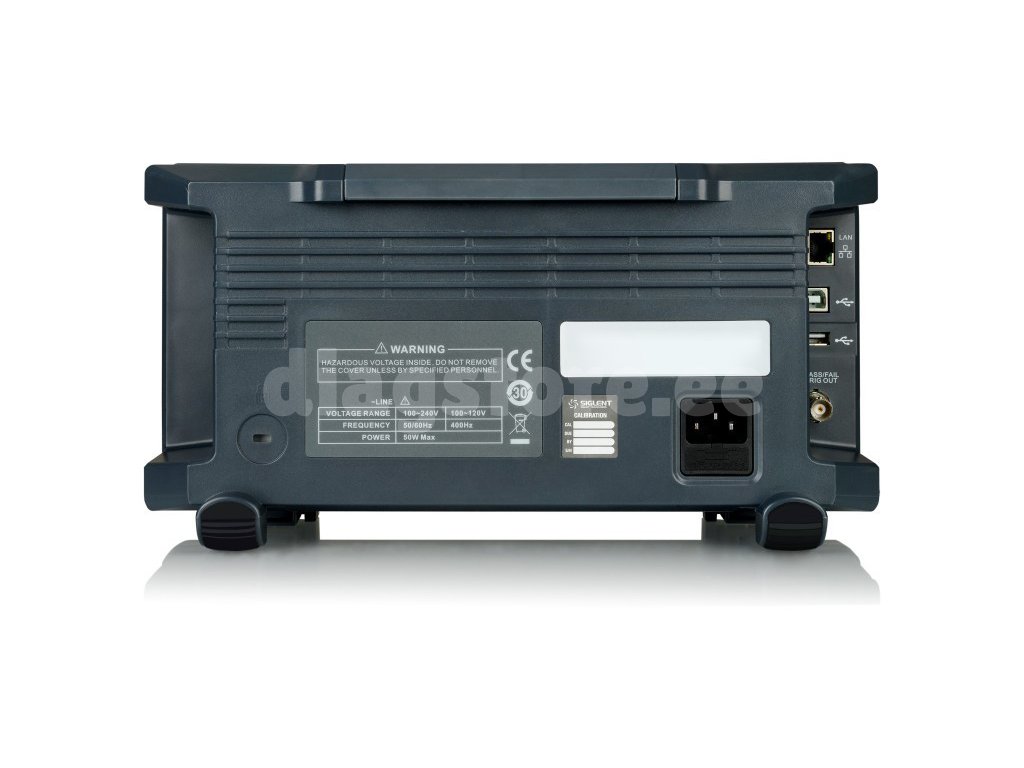

| Kontakt | USB Host, USB seade, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi dongle'i kaudu |
| Kodeerimisvalikud | IIC, SPI, UART/RS232, CAN, LIN |
| Näita | 7" TFT LCD (800x480) |
| Mõõtmed | 325 x 176 x 295 mm |
| Kaal | 2,5 kg (3,5 kg koos karbiga) |
Pakendi sisu
- Siglent SDS1204X-E ostsilloskoop
- USB-kaabel
- 4 passiivset sondi
- sertifikaat
- toitejuhe
- käsikiri
