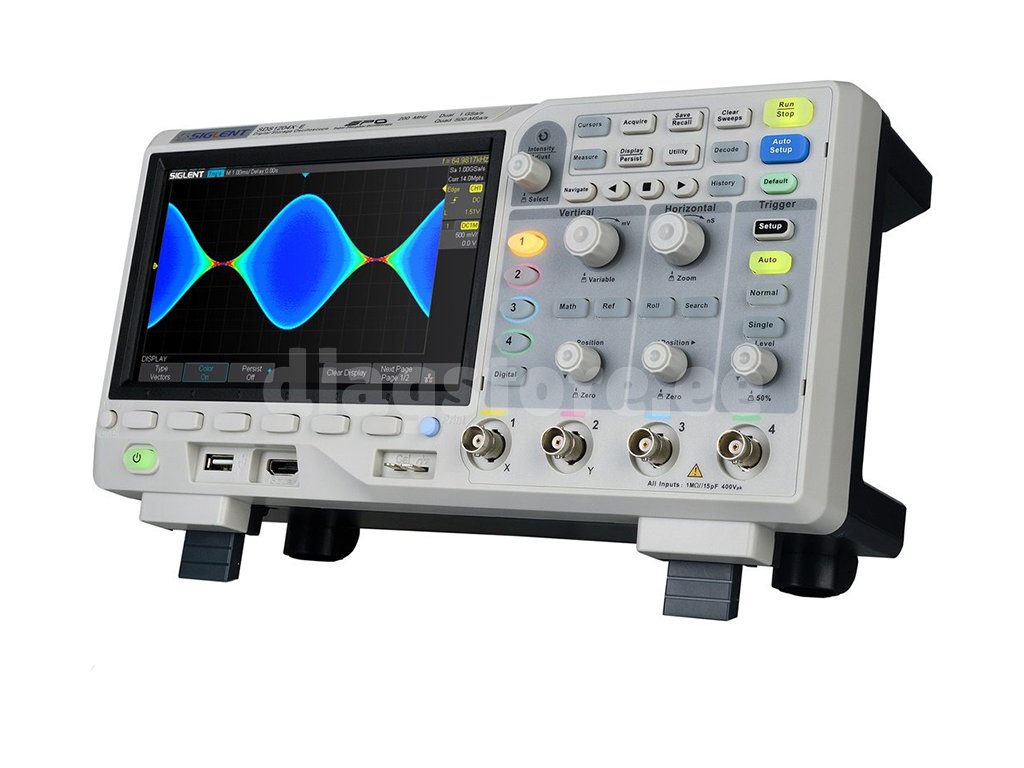

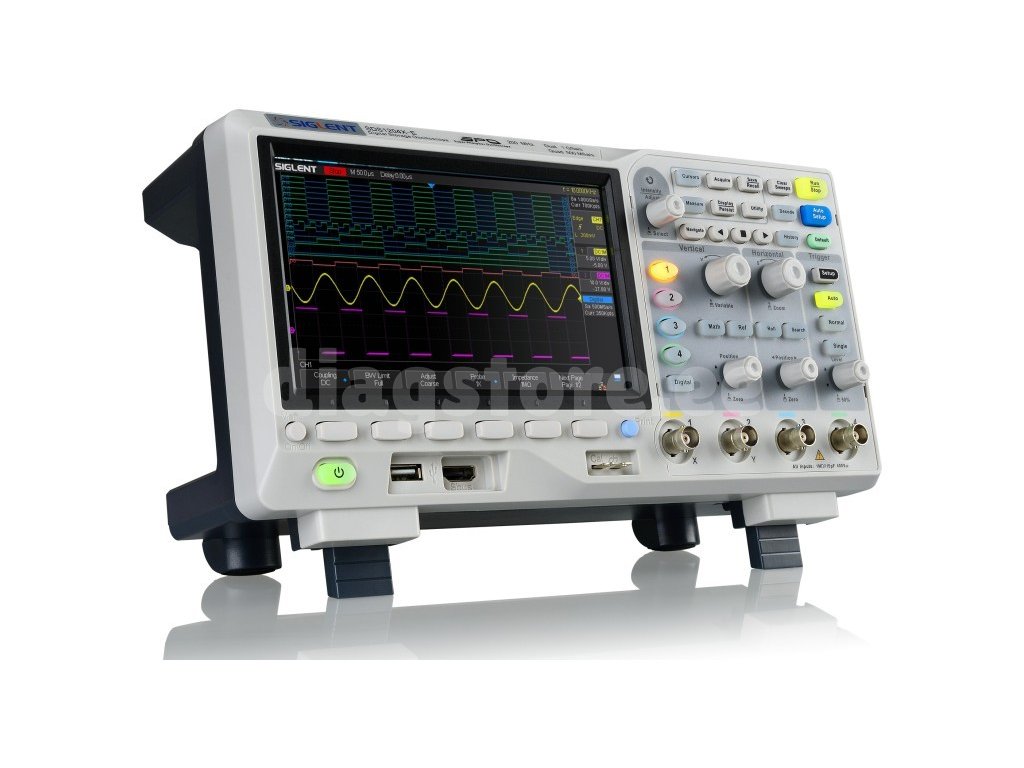

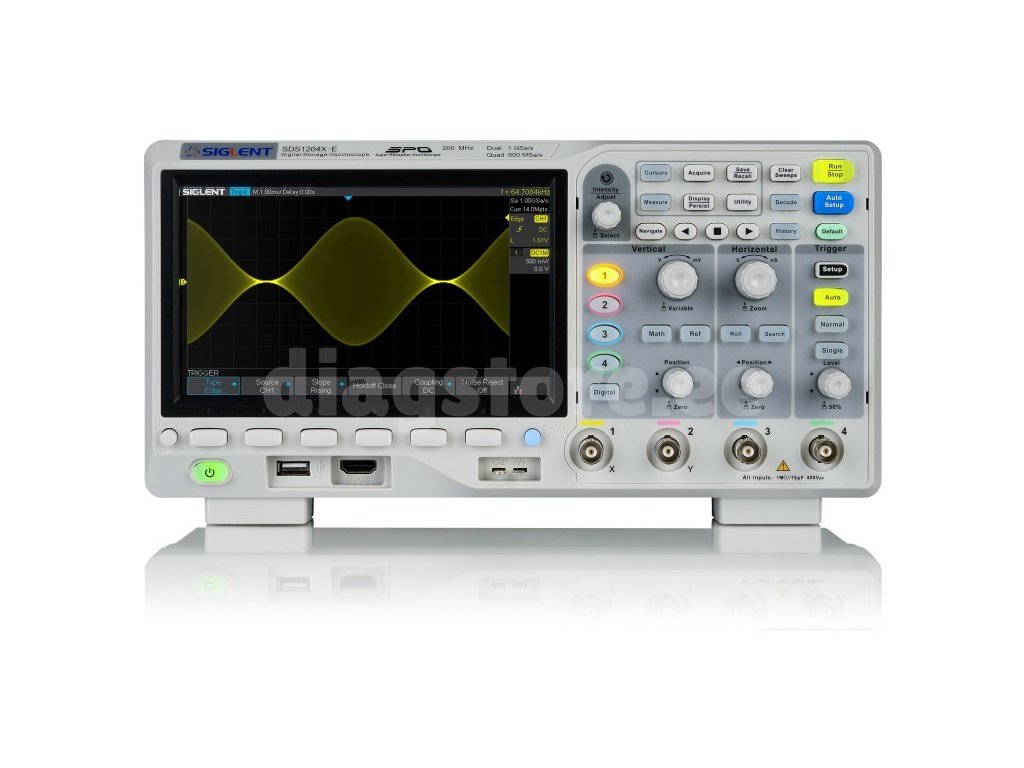

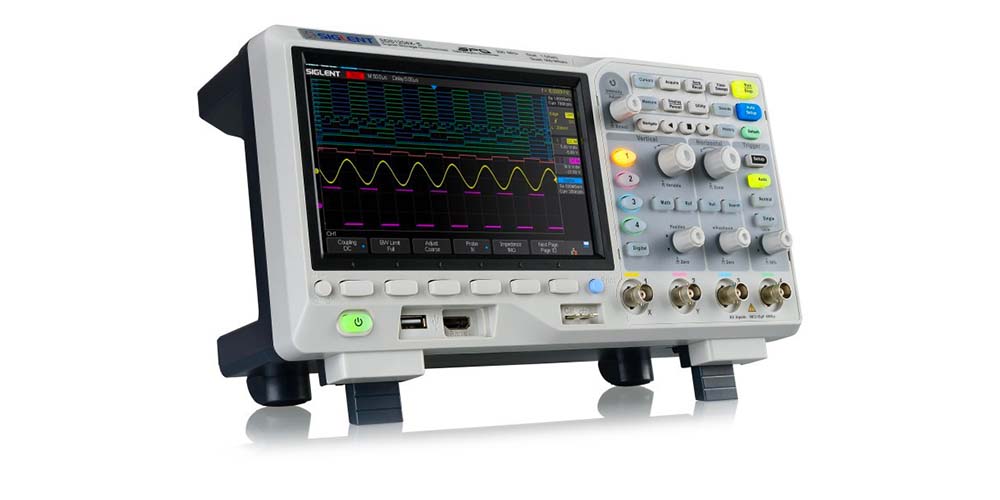

Siglent SDS1104X-E 4-kanaliline ostsilloskoop
Code: 1215Product detailed description
See on neljakanaliline mudel sarjast "SDS1100X-E", mis võib mõõta korraga kuni kahte kanalit. Sondil on kaks ADC-d, nii et see saab mõõta kahel kanalil korraga ilma proovivõtusageduse kaotamiseta. Kui kõik kanalid on aktiivsed, on sondil ikkagi 500MS/s iga kanali kohta. Uue tarkvarauuendusega on lisatud "data logging" funktsioon, võimaldab mõõta ja logida proovid kuni 1kSa/s juures mitu tundi korraga või mitu päeva. Selle mudeli läbilaskevõime on kuni 100Mhz ja 14Mpts kahel aktiivsel kanalil või 7Mpts neljal aktiivsel kanalil.
Super Phospor
Otscilloskoopil on "Super Phospor" tehnoloogia, mis tagab suure signaali selguse ja väga madala müra. Selle tehnoloogiaga on vaja ainult 500µV haru kohta. See tehnoloogia hõlmab ka signaali pidevat edastamist protsessorist või ekraanist sõltumatult, tuvastades seega vead, mis ei ole tavalises vahemikus nähtavad. Samuti kuulub standardvarustusse sond, mis suudab dekodeerida signaale l2C, SPI, UART, RS232, CAN ja LIN vahemikus.
Võimalikud lisaseadmed
Selle mudelile saab valikuliselt tellida funktsioonigeneraatori, et laiendada vahemikku 25MHz ja 16-kanalilise loogika analüsaatoriga. Seda laiendust saab igal ajal USB-liidese kaudu ühendada.Sondi saab ühendada ka internetti kaabli või WiFi-dongle'i abil, mida saab samuti lisavarustusena osta. See võimaldab vaatlust juhtida veebiliidese kaudu. Sondi saab juhtida ka SCPI-komandode kaudu. Individuaalse pakkumise saamiseks võtke meiega ühendust.
Täpsused
| Bandwidth | 100 MHz |
| Kanalid | 4 |
| Mälu | 7 Mpts kanali kohta (4 kanali kasutamisel) 14 Mpts kanali kohta (2 kanali kasutamisel) |
| Vertikaalskaala | 500 µV/div - 10 V/div |
| Horisontaalne skaala | 1 ns/div - 100 s/div |
| Sondi nõrgenemine | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X |
| Sageduse uuendamise kiirus |
100,000 wfm/s (tavaline), 400,000 wfm/s (järjestikune režiim) |
| Triggeritüübid | Piir, kalle, impulsi laius, aken, tagurpidi, intervall, pimendus, muster, video |

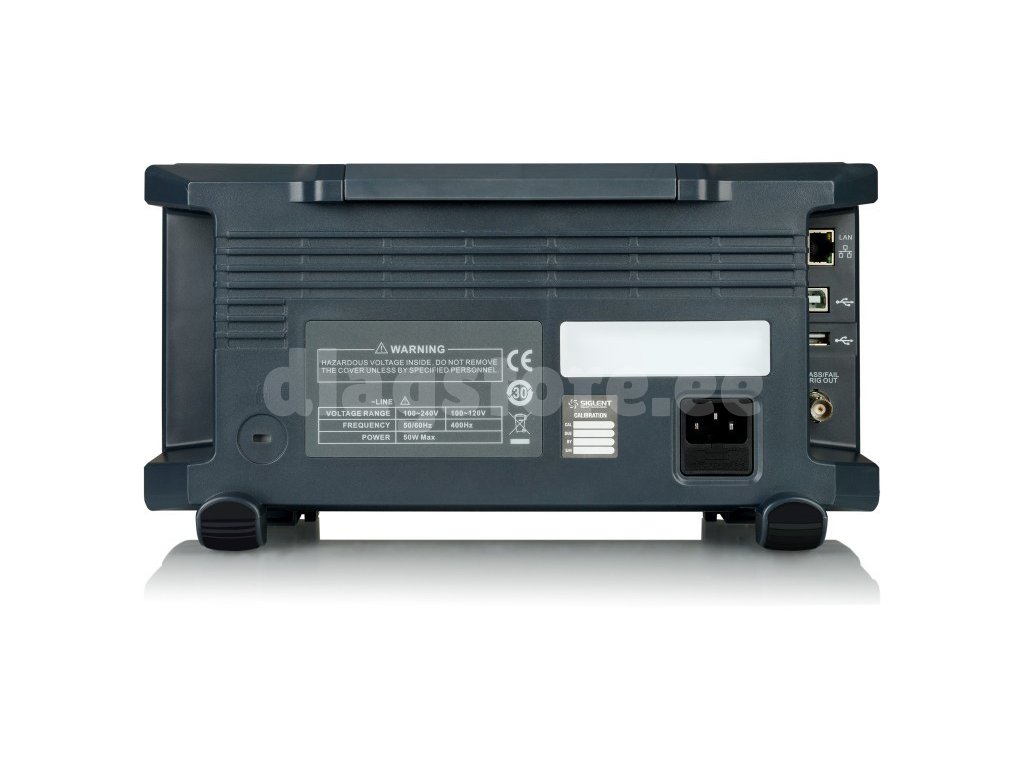

| Kontakt | USB Host, USB seade, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi dongle'i kaudu |
| Kodeerimisvalikud | IIC, SPI, UART/RS232, CAN, LIN |
| Näita | 7" TFT LCD (800x400) |
| Mõõtmed | 325 x 176 x 295 mm |
| Kaal | 2,5 kg (3,5 kg koos karbiga) |
Pakendi sisu
- Siglent SDS1104X-E ostsilloskoop
- USB-kaabel
- 4 passiivset sondi
- sertifikaat
- toitejuhe
- käsikiri
Additional parameters
| Category: | Oscilloscopes |
|---|---|
| EAN: | 0722295836606 |
