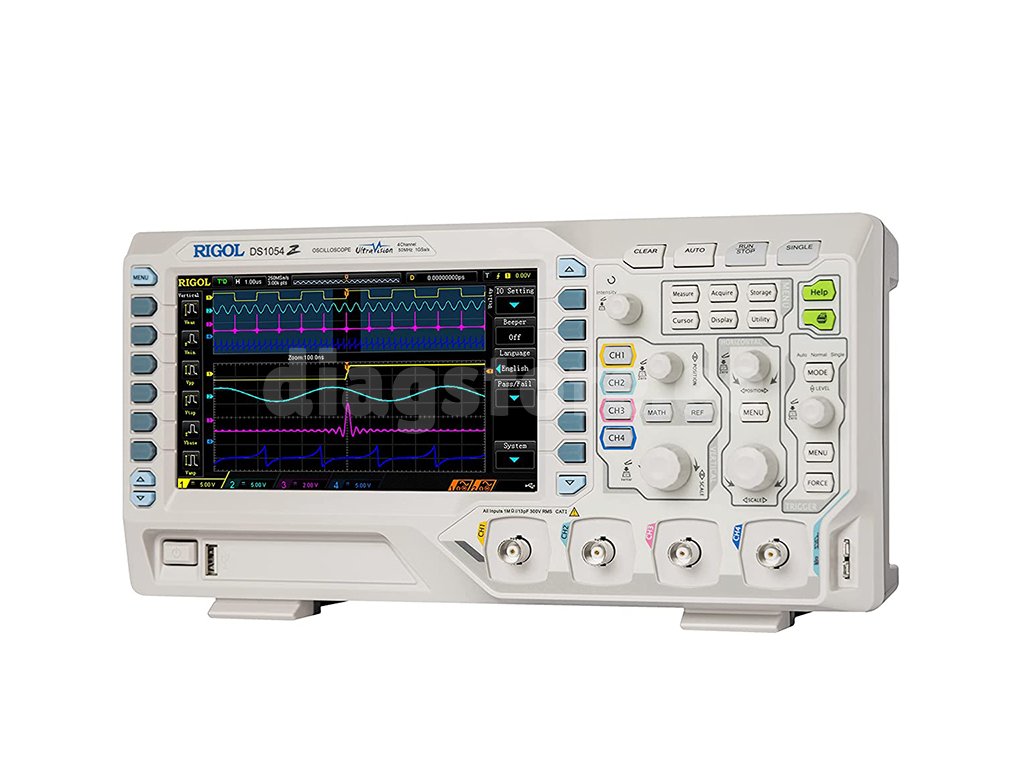

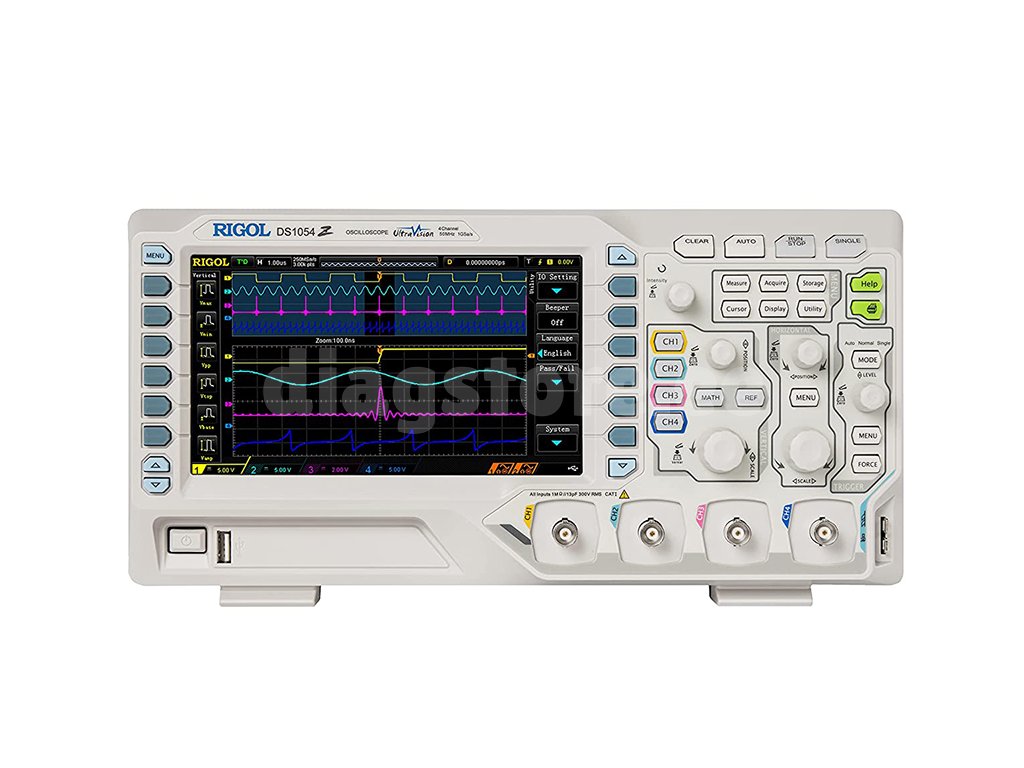

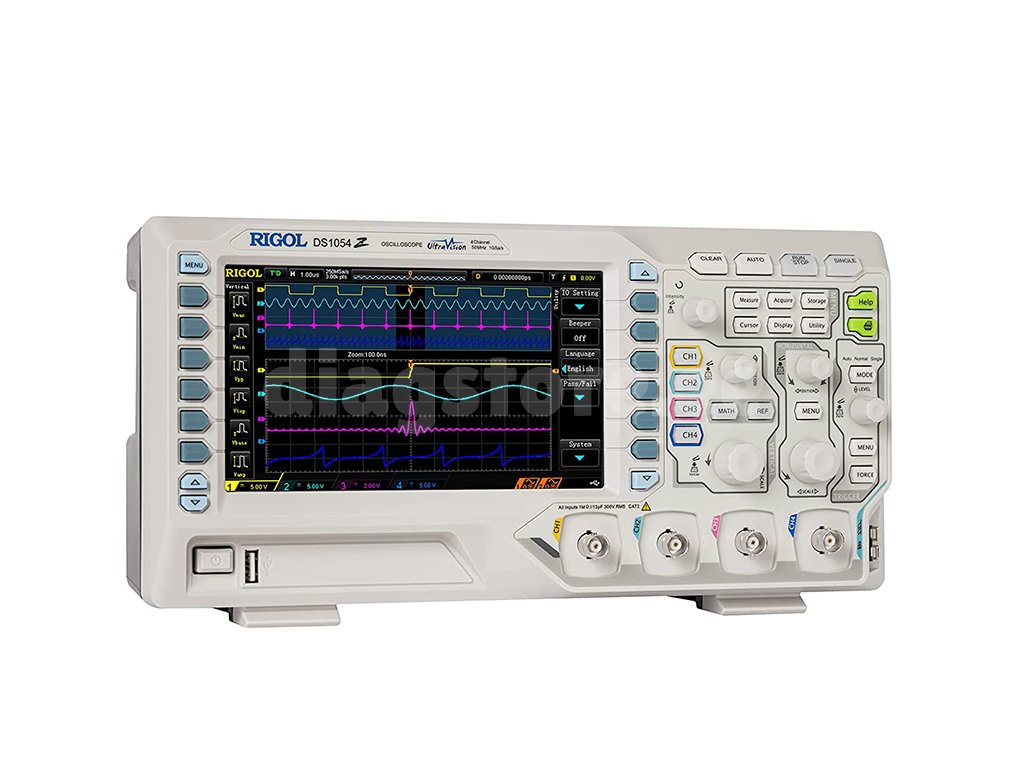

Rigol DS1054Z 4-kanaliline ostsilloskoop
Code: 1218Product detailed description
Rigol DS1054Z on 4-kanaliline ostsilloskoop, mille samplitseerimiskiirus on 1GS/s ja mälu 12 miljonit punkti. Tänu uuenduskiirusele 30000 wfm/s on võimalik signaali kiiresti analüüsida ja leida kõik signaalis esinevad probleemid. Mudeli läbilaskevõime jaguneb aktiivsete kanalite arvuga, 250 MS/s (4 aktiivset kanalit), 500 MS/s (2 aktiivset kanalit), 1GS/s (1 aktiivne kanal). Selle seadme mälu on 24Mpts, mis on jagatud nelja kanali vahel. Seade on varustatud USB-liidesega andmete edastamiseks arvutisse või mälukaardile.
Ultra Vision tehnoloogia
Ultra vision kuvab signaalide kattuvat vahemikku sõltuvalt intensiivsusest ja pakub mälusügavust kuni 24Mpts signaalide üksikasjalikuks kujutamiseks.
Täpsused
| Mälu | 24 Mpts (jagatud kanalite arvuga). |
| Sampling rate | 250 MS/s (4 aktiivset kanalit), 500 MS/s (2 aktiivset kanalit) 1 GS/s (1 aktiivne kanal) |
| Nägemine | 7" TFT, 800x480 pikslit, 160 000 värvi |
| Sisendimpedants | 1 MΩ |
| Kanalite arv | 4 |
| Horisontaalne skaala (sisend) | 5 ns/div - 50s/div |
| Vertikaalne tundlikkus (sisend) | 1 mV/div - 10 V/div |
| A/D muundur | Resolutsioon 8 bitti |
| Maksimumpinge | CAT I 300 Vrms, CAT II 100 Vrms, mööduv ülepinge 100Vpk |
| Laadimisaeg | DS1104Z: 3,5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Sondi toetus | 0.1x - 1000x |
| Mõõdetud müra väärtus | 1 mVpp (100ms,1mV/div, salvestuse pikkus: 3Mpts) |

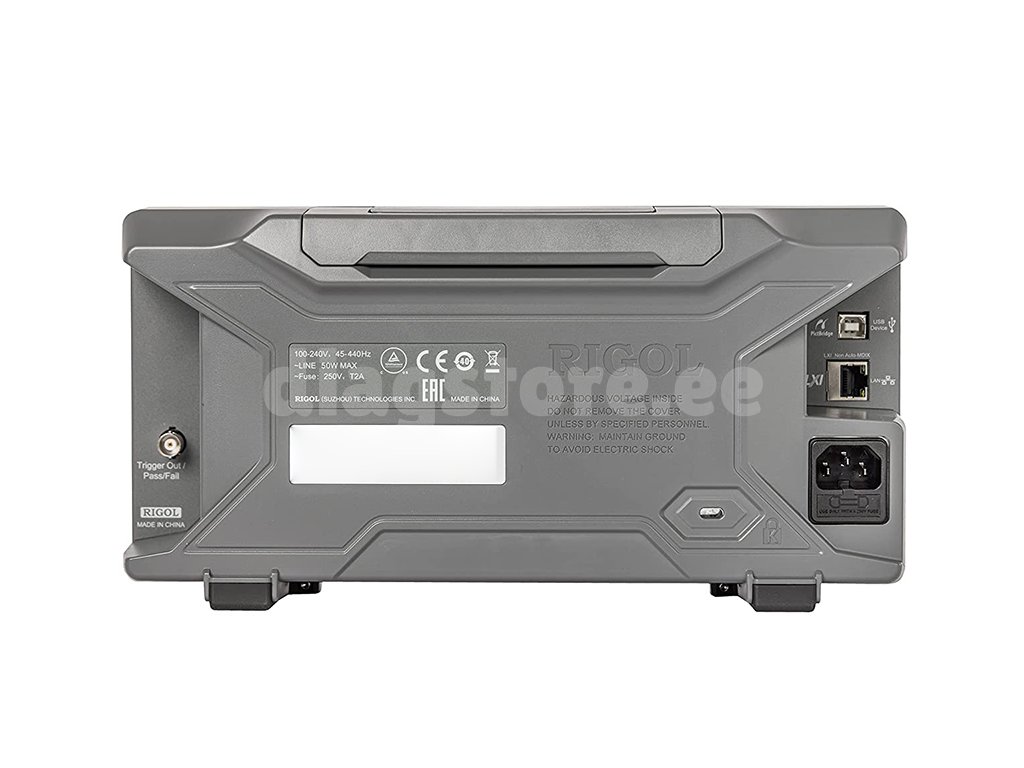

| Kontakt | USB 2.0 Type A, USB 2.0 Type B, LAN |
| Kaal (ilma karbita) | 3,2 kg |
| Mõõtmed | 313 x 161 x 122 mm |
Pakendi sisu
- Siglent Rigol DS1054Z ostsilloskoop
- 4 1x/10x passiivset sondi (150 MHz, tüüp RP2200)
- USB-kaabel
- toitejuhe
- käsikiri
Additional parameters
| Category: | Ostsilloskoobid |
|---|---|
| EAN: | 4016139006819 |
