Owon HDS272 kaasaskantav ostsilloskoop

Product detailed description

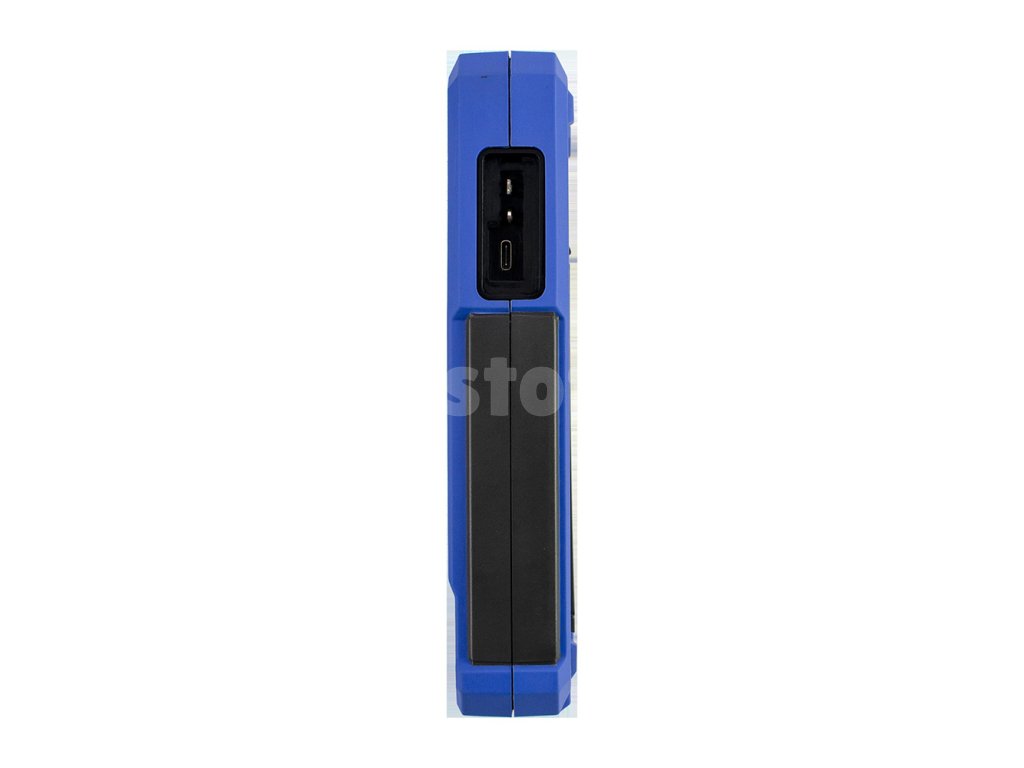

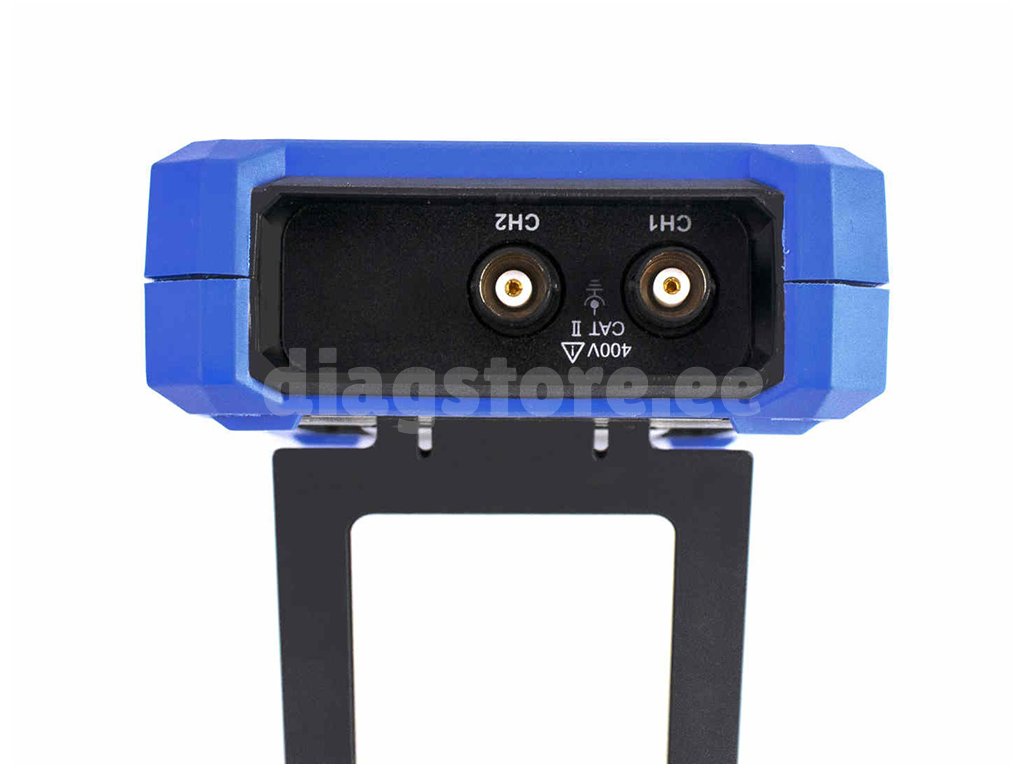

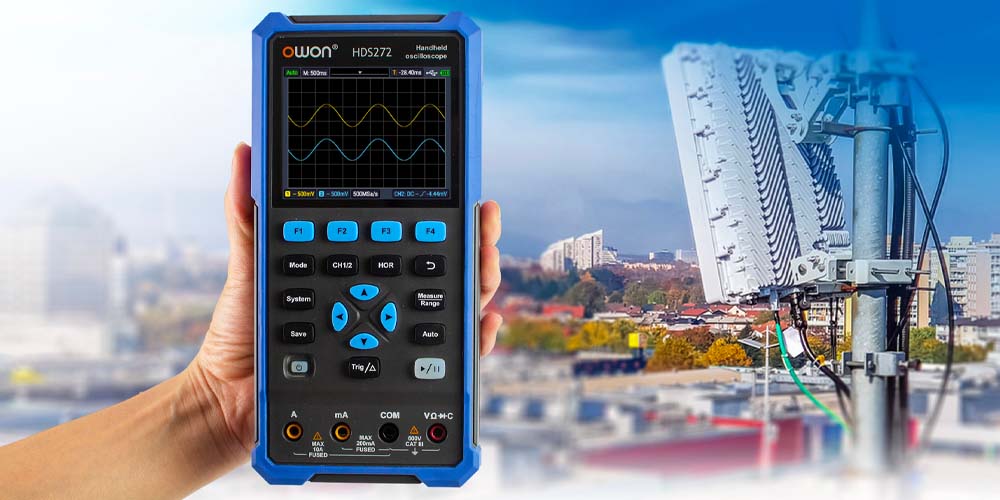

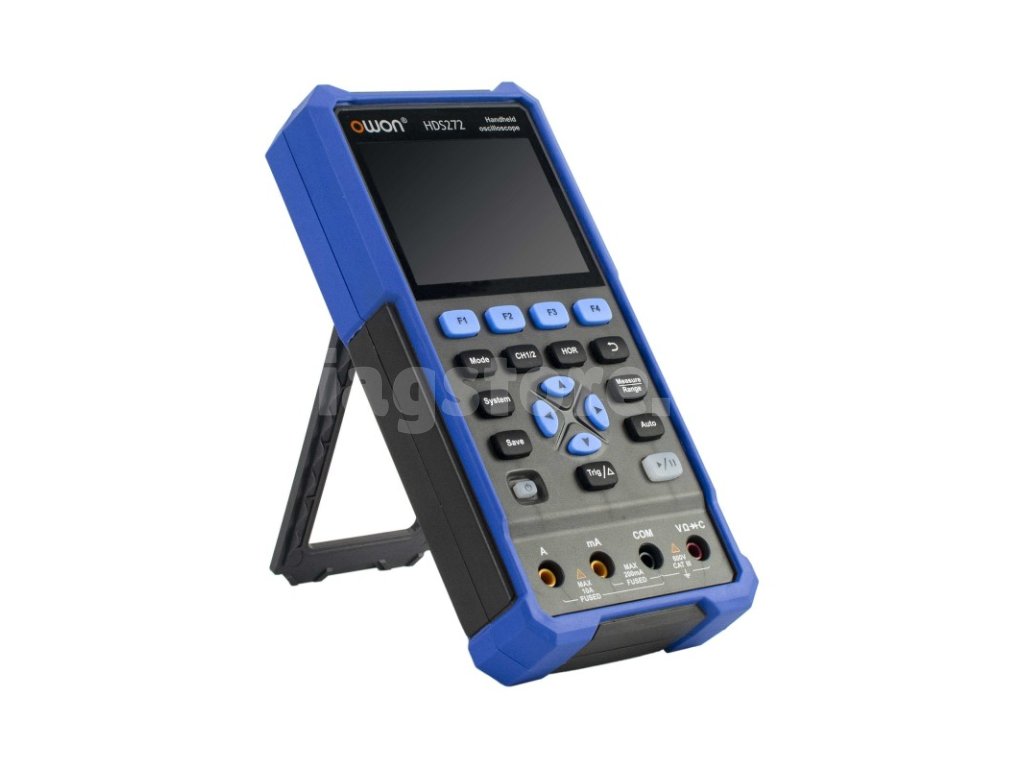

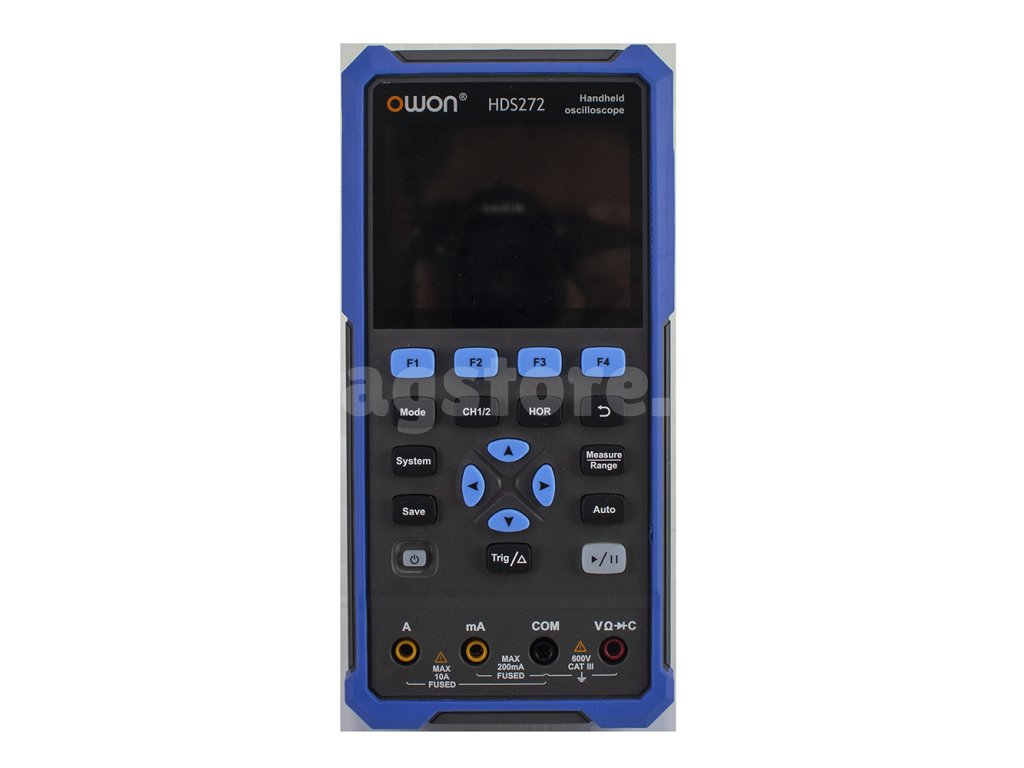

Owon HDS272 on kaasaskantav kahekanaliline ostsilloskoop, mida saab kasutada ka multimeetrina. Seadmel on kõrge kontrastsusega värviline ekraan, mis sobib välitingimustes kasutamiseks, ja selle toiteallikaks on paar 18650 patareid, mis kestavad kuni 6 tundi pidevat tööd. Oskilloskoopi saab ühendada USB-C kaudu arvutiga ja kasutada seda Owoni tarkvaraga. Seadet saab juhtida SCPI abil või laadida energiapangaga. HDS200XXX-seeria mudelil on suurem ekraan ja suurem sisemälu.

Signaale saab hõlpsasti salvestada ja salvestada sisemällu, mis suudab salvestada kuni 8000 andmepunkti. Lainevorme saab salvestada ka piltide või CSV-failidena ning hõlpsasti USB kaudu arvutisse eksportida.


See seade toimib lisaks ostsilloskoopiarežiimile ka täisfunktsionaalsete multimeetritena 20 000 True-RMS-loenduriga. See võimaldab mõõta pinget, voolu, takistust, mahtuvust, pidevust ja dioodi. Mõõdetud väärtused kuvatakse ekraanil suures formaadis, mis võimaldab hõlpsasti lugeda ja ära tunda. Nagu tavalised multimeetrid, on ka see varustatud automaatse vahemikufunktsiooniga.

Oskilloskoobi spetsifikatsioonid

• Mustrisagedus 250 MSa/s (ühe kanaliga)
• Mustrisagedus 125 MSa/s (kahe kanaliga)
• Mälusügavus 8 kpts (ühe kanaliga)
• Mälusügavus 4 kpts (kahe kanaliga)
• 8-bitine vertikaalne eraldusvõime
• Kõrguse vallandamine
• Lainekuju tuvastamise kiirus - 10,000 wfms/s
• Ramp-up aeg ≤5 ns tüüpiliselt
• Vertikaalskaala 10 mV/div - 10 V/div
• Horisontaalne skaala 5 ns/div - 1000 s/div
• Vertikaalsed mõõteparameetrid - vmax, vmin, vpp, keskmine, amplituud
• Horisontaalsed mõõteparameetrid - periood, sagedus

Täpsused

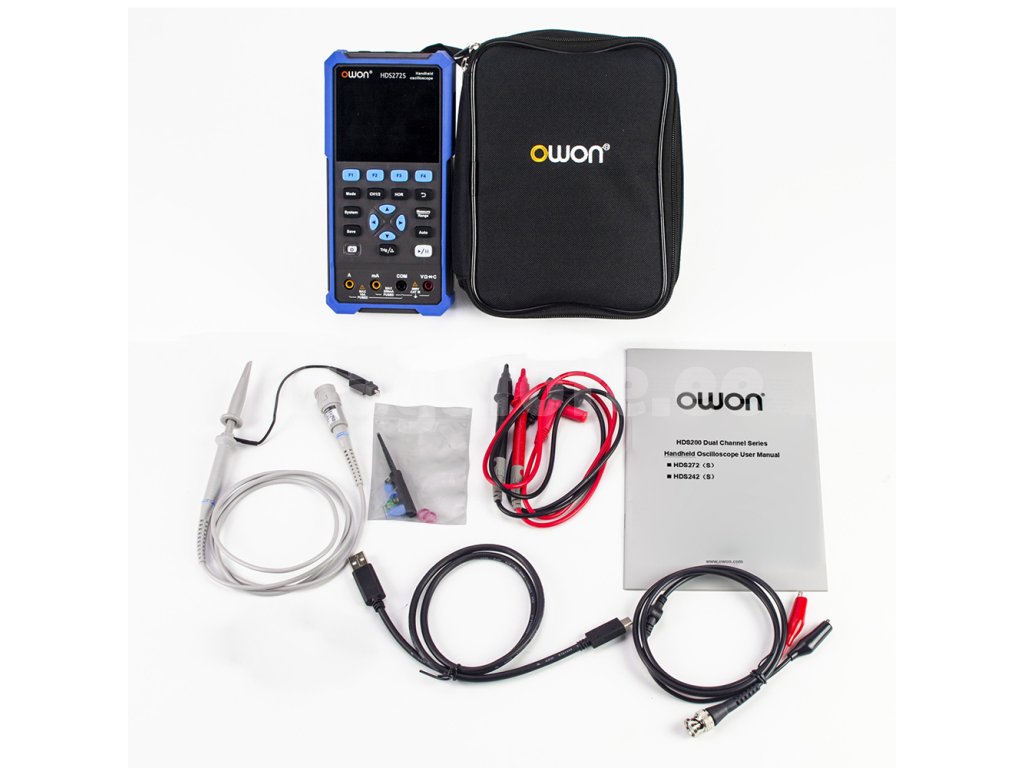

Pakendi sisu

• Owon HDS272 ostsilloskoop

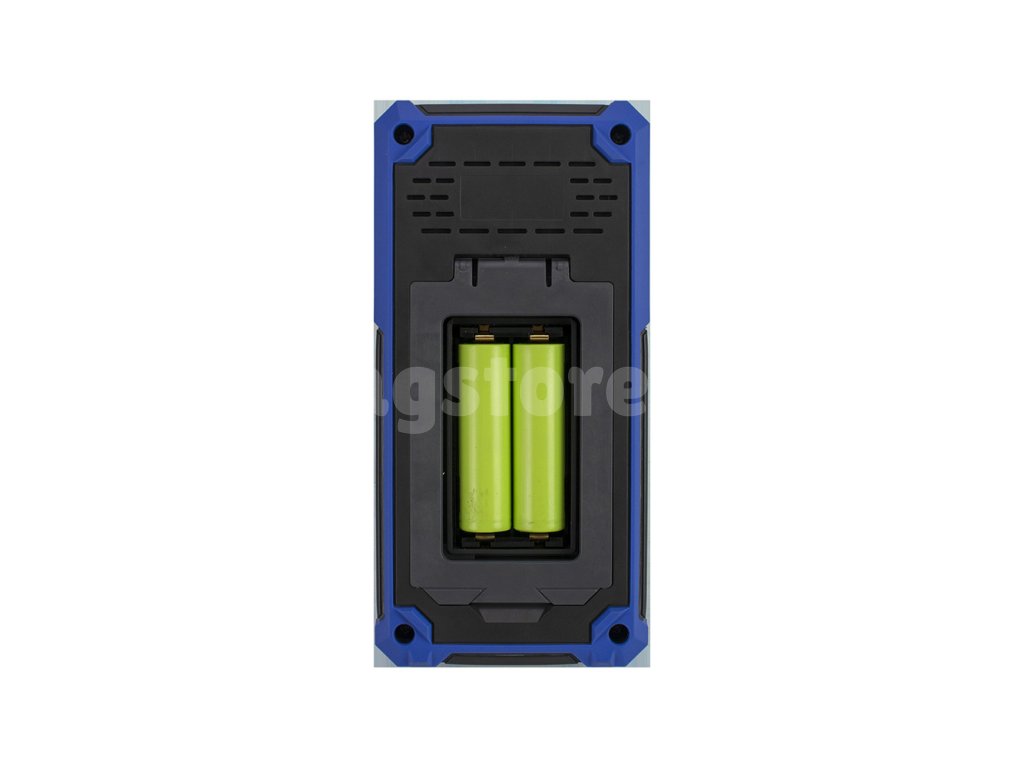

• 2x 18650 patareid
• USB-kaabel
• testkaablikomplekt
• probe
• BNC-kaabel
• toiteadapter
• kandekott
•  kasutusjuhend
