S2-2 anduriboksi Launch

Product detailed description

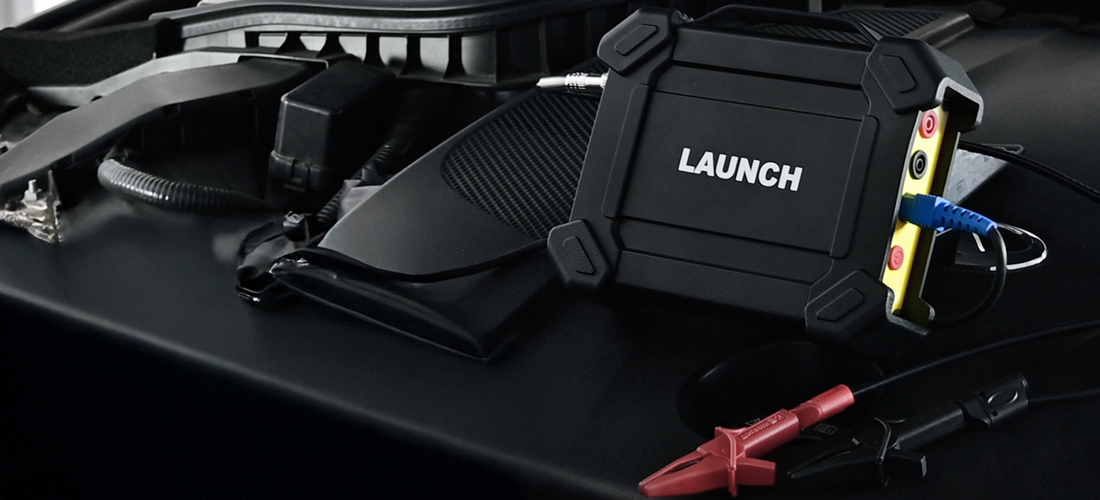

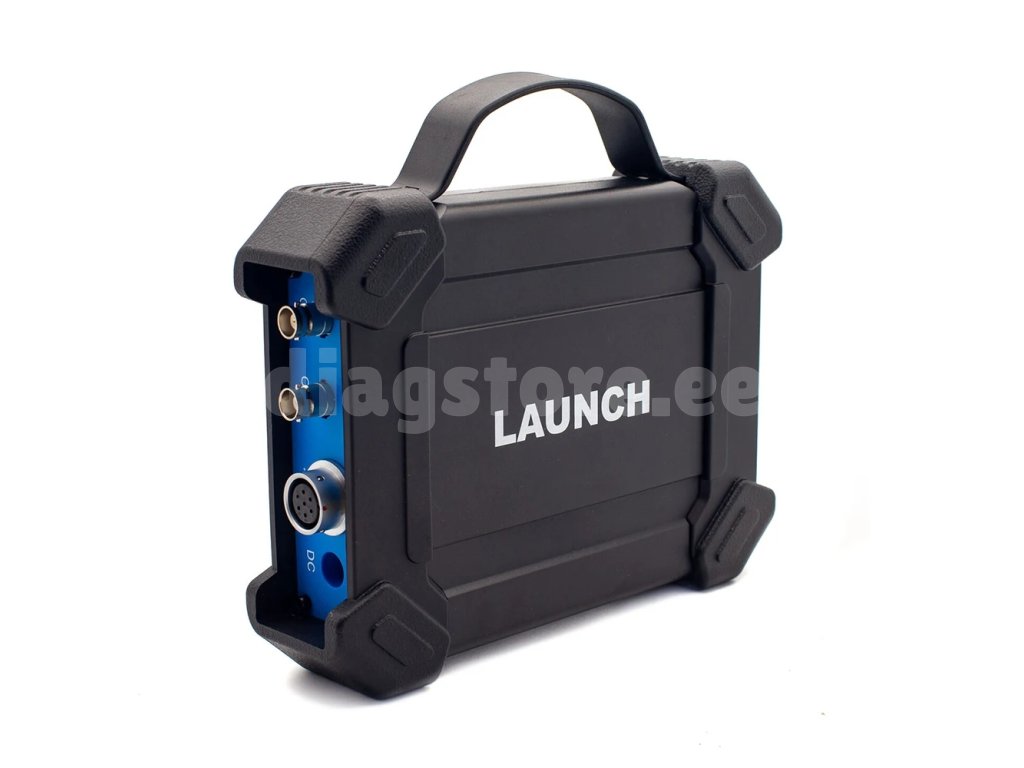

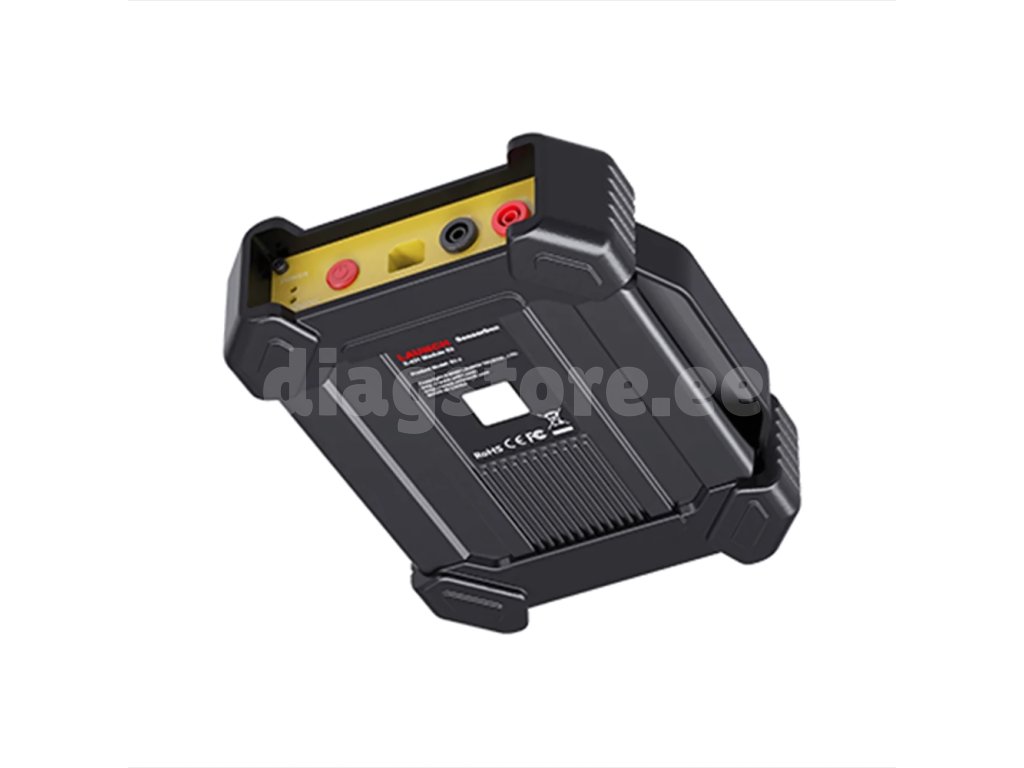

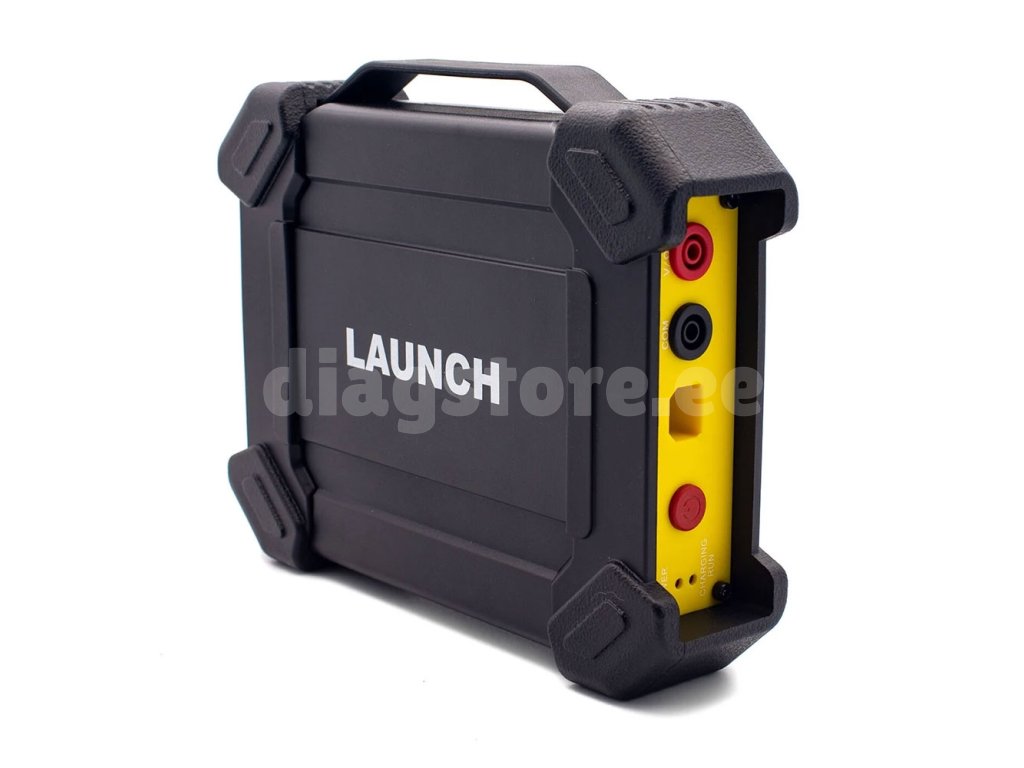

Launch S2-2 Sensor Box on moodul, mis on spetsiaalselt loodud enamiku sõiduki andurite vigade diagnoosimiseks, testimiseks ja simuleerimiseks. Selle abil saavad kasutajad hõlpsasti ja kiiresti diagnoosida ja simuleerida andurit juhtploki kiireks tõrkeotsinguks. Seade toetab ka multimeetri funktsioone. Selle funktsiooni abil saavad kasutajad testida pinget, takistust ja mahtuvust. Moodulit ei saa kasutada üksinda, peab kasutama koos selle mooduliga ühilduvate diagnostikavahenditega Launch, nagu CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5, PAD VII.

Keskmine funktsioon

• Kontrollib, kas ECU ise töötab või mitte
• Toetab edusammude andmete käsitsi sisestamist.
• Simuleerib andurite tööseisundit ilma osade vahetamiseta
• Simuleerib mõningaid andurite erilisi töötingimusi ilma osi välja vahetamata
• Võib kasutada multimeetrina takistuse, vahelduv- ja alalisvoolu pinge, mahtuvuse, sageduse ja impulssignaalide jms mõõtmiseks
.
• Üks klõpsuga saab siseneda intuitiivsesse menüüsse: andur, ajam, määratletud/joonistatud lainekuju, ajamoodul, multimeeter, süsteemi seaded
• Sageduse mõõtmine

Sensor

Seade on varustatud funktsiooniga "Sensor", mis on mõeldud mõõtmiseks ja ajamõõtmiseks. Seda kasutatakse auto elektroonilise juhtimissüsteemi sisendsignaalide simuleerimiseks ja auto arvuti reguleerib mootori tööseisundit vastavalt nendele parameetritele.

Action Link

Seda kasutatakse auto elektroonilise juhtimissüsteemi väljundjuhtimissignaali simuleerimiseks, et hinnata auto ajamite töötingimusi.

Multimeeter

Kasutajad saavad selle funktsiooni abil testida pinget, takistust ja mahtuvust.

Parameetrid

• Waveform: Valida on 9 lainekuju: ettepoole suunatud siinuslaine, tagasipööratud siinuslaine, ettepoole suunatud ruutlaine, tagasipööratud ruutlaine, keskpinge, sirge, kõrge/madalpinge sirge, kolmnurklaine ja trapetsilaine.
• Sagedus: Määrake valitud lainekuju sagedus.
• Amplituud: Määrake valitud lainekuju amplituud.
• Offset: Määrake valitud lainekuju nihe.
• Phase: Määrake valitud lainekuju faas.
• Duty cycle: Määrake valitud lainekuju töötsükkel.
• Signal Sync: Saab põhjustada CH1 ja CH2 signaalide samaaegset edastamist.

Manuaalne esitus

• Kaadrite koguarv: 1-3 (valikuline). Määrab väljundpunktide koguarvu
• Üldiselt koosneb üks lainekuju 100 punktist. Väärtused 1-3 näitavad, et lainekuju loomiseks saab valida 100, 200 või 300 punkti.
• Edit frame: kasutatakse kaadri redigeerimiseks: Saate redigeerida ühte raami või redigeerida kõiki
• Waveform: Saate valida eelseadistatud lainekuju ja paigutada selle käsitsi joonistamise alale.
• Sagedus: Kui soovite kuvada lainepikkust, saate kasutada valikut Frequency: ühe kaadri sagedus (3 kaadri väljundi puhul on kogusageduseks seatud sagedus/3).
• Amplituud: Väljundi lainekuju amplituud
• Shift: Väljundi lainekuju nihkumine
• Aja lainekuju: Seda funktsiooni kasutatakse mootori ajastuse lainekuju (väntvõlli + nukkvõlli) reguleerimiseks.

Tehnilised parameetrid

Sensorimoodul

• Kanalite arv: 2
• Täpsus: 1
• Amplituudivahemik: 1: 0 - 20 V
• Maksimaalne väljundvool: 20 mA
• Eesmärgistatud sagedusvahemik: 0 - 20 kHz
• Ruutsignaali impulsside sagedus: 0 - 15 kHz
• Ruutsignaali töötsükkel: 0 - 100%
• Toite: andurisimulaatori väljund/max. vool 20 mA (väljund on patarei toitel) - solenoidajam, süütepoolid/väljundvool 2A (väline toiteallikas)
• USB: USB2.0 tüüp B (laadimise ja toiteallika/5V funktsiooniga)
• DC pinge simulatsiooni tugi
• Toetab fikseeritud sageduse simulatsiooni
• Toetab etteantud lainekujude simulatsiooni
• Toetab käsitsi joonistatud lainekuju simulatsiooni
• Signaaligeneraatori liides: 2
• Port välise toiteallika jaoks: 1
• Solenoidi liides: 1
• Multimeetri liides: 2
• Kasutustemperatuur: 1: 0 °C - 50 °C
• Ladustamistemperatuur: -30 °C - 70 °C

Multimeeter

• Ühtpinge: 0 V - 700 V
• Vahelduvvoolu pinge: 0 V - 700 V
• Takistus: Vastupidavus: 0 Ω - 40 MΩ
• Kapatsiteet: (maksimaalne mõõteaeg 30 s)
• Diood: 0 V - 1,5 V
• Kontinuiteedi tuvastamine: Helid alla 30 Ω

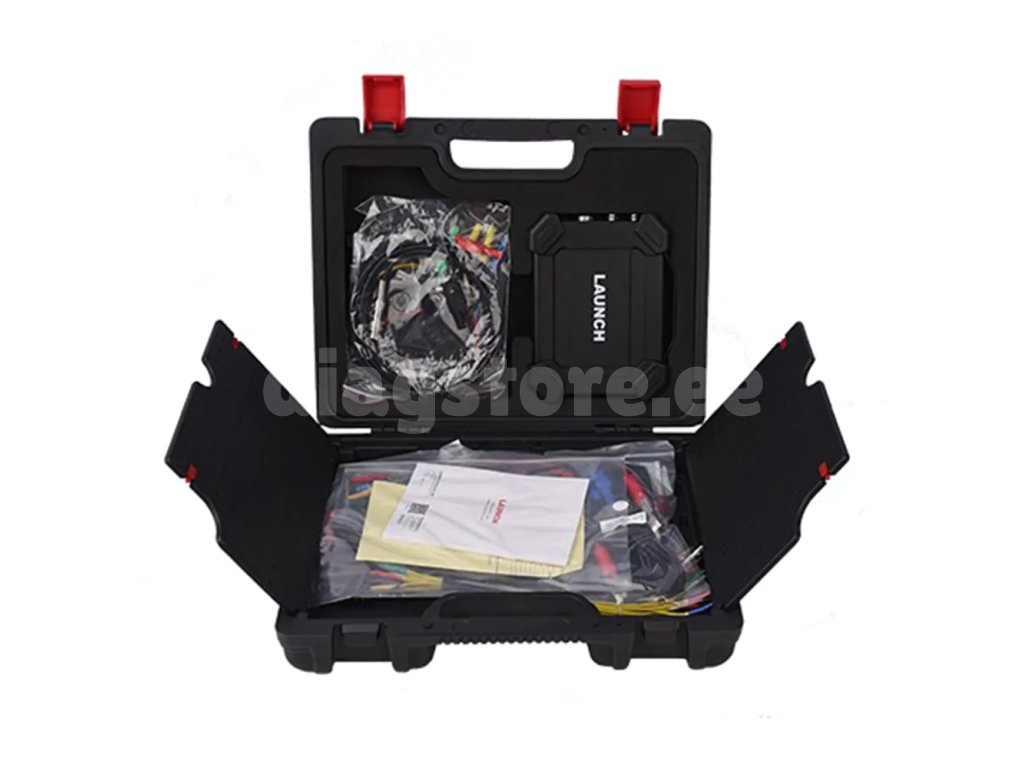

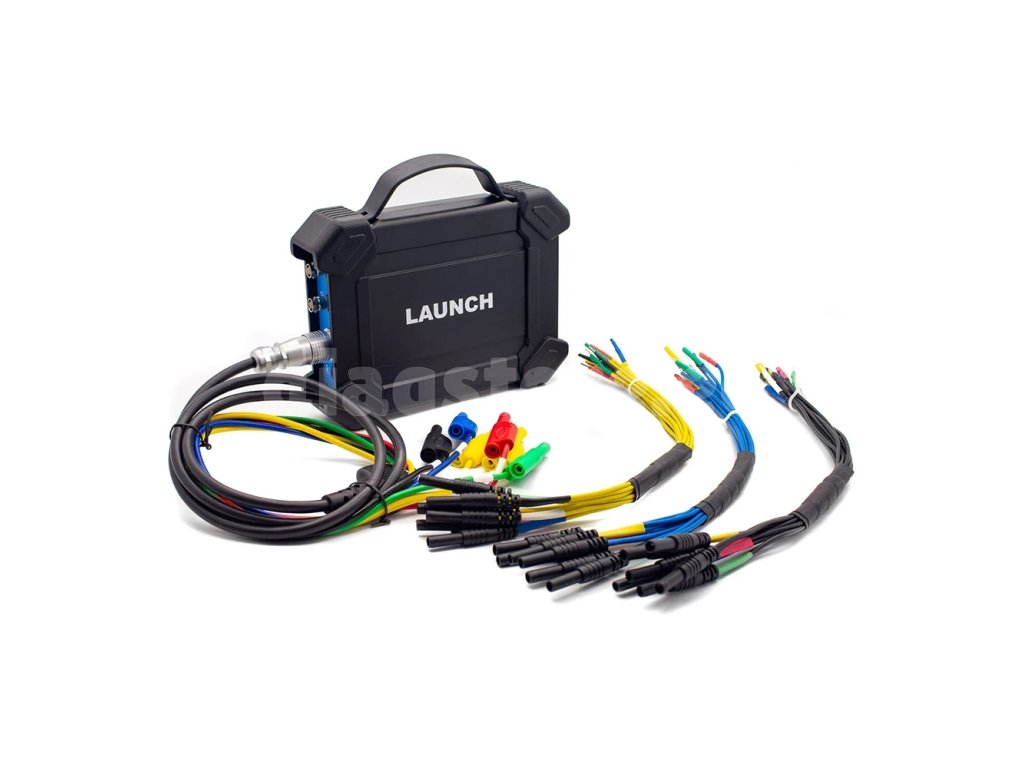

Paketi sisu

• Launch S2-2
• 2x HT30 mõõtejuhtmed
• 7-poolse liidese adapteri kaabel
• kaabel koos akuklemmidega
• USB-kaabel
• 3x 6-suunaline jagamiskaabel
• 2x multimeetri testpliiats (must + punane)
• konksu sondi komplekt
• toiteadapter
