Launch O2-2 ostsilloskoopi 4ch
Code: 2598Product detailed description
Launch O2-2 Scope Box on mitmekülgne ja hõlpsasti kasutatav lisamoodul, mis võib tuvastada erinevate elektriliste komponentide, näiteks andurite, aktuaatorite ja vooluahelate kõrgetasemelisi vigu. Integreerudes X-431 seeria skaneerimisvahenditega O2-2 rakenduse kaudu, võimaldab see kauplusel ja tehnikul laiendada oma skaneerimisvahendi funktsionaalsust.
Se ühildub paljude Launch diagnostikavahenditega, nagu X431 PAD VII, PRO 5, APEX, V+, IMMO Elite, IMMO Plus, DYNO, PROS V5.0, PROS ELITE.
O2-2 Scope Boxi peamised eelised
- Võimaldab salvestada ja taasesitada suure eraldusvõimega lainekujuandmeid tulevase analüüsi jaoks
- Valikab lainekuju kuvamiskiirust kiireks analüüsiks
- Eelnevalt määratud lainekujuliste signaalide raamatukogu, sisseehitatud mälu
- Katsetatud signaalide registreerimine ja salvestamine hilisemaks analüüsiks ja tõrkeotsinguks
- Automaatne kõigi diagrammi signaalide reguleerimine kõigil 4 kanalil
- Eeraldi maandus igas kanalis, et vähendada testisignaalide moonutamist
- Kõrge kvaliteediga BNC-liitmikud
- Täielik adapterite komplekt süttimissüsteemide, andurite, pistikute ja muude tarvikute jaoks
- Monitehtud mootorsõidukitestid hõlmavad vooluahelaid, andureid, ajamit, süütamise teste ja muud
- Juurdepääs 23 automaatsele mõõtmisrežiimile, mis kuvatakse ühel ekraanil lihtsaks ümberlülitamiseks
- Kasutage suumimisfunktsiooni, et vaadata täpseid detaile
- Muudetavad isiklikud süsteemi seaded, mida saab vaatamiseks salvestada konfiguratsioonifailidena
- Suurendab lainekuju matemaatilisi operatsioone, nagu liitmine, lahutamine, korrutamine ja FFT-funktsioon kõrgetasemeliseks lainekuju analüüsiks
Parameetrid
| Kanalid | 4 |
| Bandwith | 100MHz |
| Kasvu aeg | ≤3.5ns |
| Maksimaalne proovivõtusagedus | 1Gbps |
| Sisendtakistus | 1MΩ±1.5% |
| Säilitussügavus | 10M |
| Samplingbittide arv | 8bit |
| Vertikaalne täpsus | 3% |
| Vertikaalne käik | 5mV~10V |
| Inverting | Tugi |
| Kanaliga seotud | DC, AC |
| Aja baasi käik | 1ns-1ks |
| Aja baasi täpsus | 20ppm |
| Proovivõturežiim | Normaalne |
| CANBus dekodeerimine | CAN, LIN |
| Trigger Type | Edge, Pulse width |
| Trigger Mode | Normaalne, Auto ja Single SEQ |
| Trigger Coupling | DC, Müra tõrjumine |
| Math | Double waveFFT |
| Display | YT, Zoom, Roll |
| Roll Mode | 200ms/div - 1000s/div |
| Automaatne konfiguratsioon | Tugi |
| Auto mõõtmine | 23 |
| Cursor | Horisontaalne kursor, Vertikaalne kursor |
| Powered by | USB port, DC IN port |
| Andmeedastusmeetod | USB |
| Sõiduki konfiguratsioonivõimalused | Circuits, sensor, actuators, ignition |
| Kasutustemperatuur | 0℃ - 50℃ |
| Toiteulatuse vahemik | USB: 5V/1A DC: 12V/24V |
| Sobivus | Üks APP võib ühilduda mitme tahvelarvuti resolutsiooniga |
| Multi-touch žestid | Toetab 2-punktilist puutet, lainekuju saab suurendada või vähendada vertikaalselt või horisontaalselt |
| Firmware uuendamine | Toetab veebipõhist uuendamist |
| Trigger | Võib kasutada normaalselt tavalise päästiku ootamise ajal. |
| Demofunktsioon | Ja |
| Split-screen | Ja |
| Sampling Rate | Ühekordne kanal 1G/s, 2 kanalit 500M/s, mitu kanalit 250M/s |
| Algusaeg | võrra 16s |
| Voolutarbimine | võrra 7.5W |

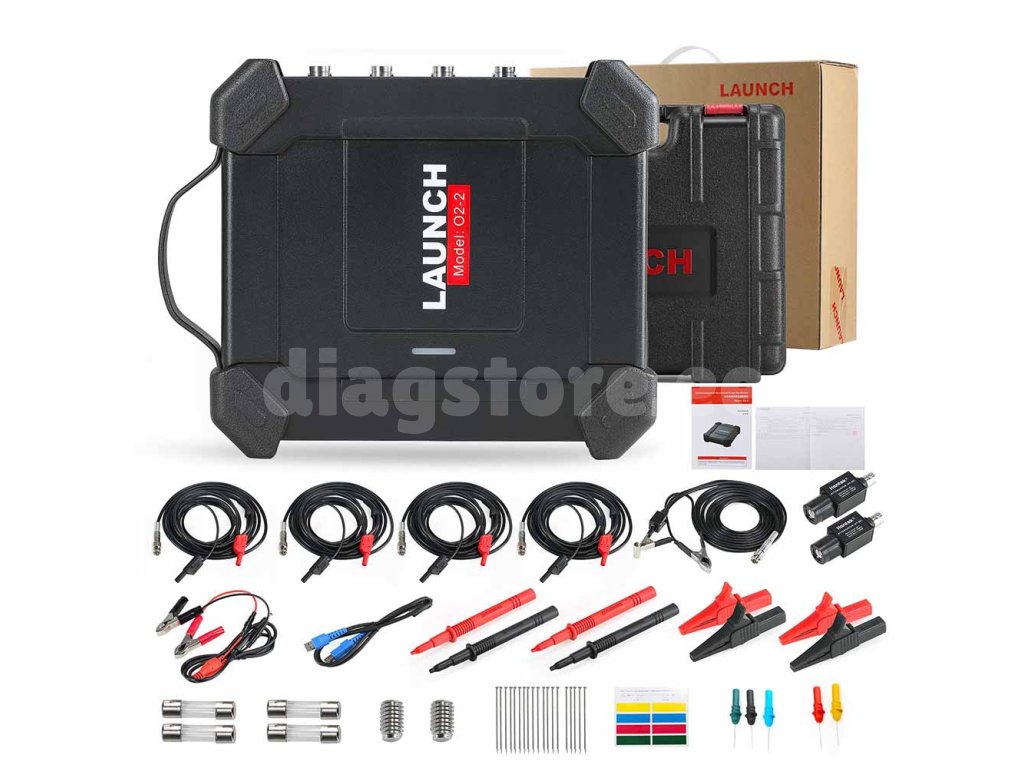

Pakendi sisu
- Launch O2-2 Scope Box
- HT 30 katseliini (4 tk)
- HT25 sekundaarne süütevõtte liin
- patarei klamberkaabel
- USB-kaabel
- HT201 summuti (2 tk)
- piercing nõelad (20 tk)
- multimeetri sondid (2 paari)
- krokodilklambrid (2 paari)
- värvilised 4 naissondid (5 tk)
- clipper kaitsmed 5x20mm (4 tk)
- kruvikeeraja (2 tk)
- kasutusjuhend
Additional parameters
| Category: | Launch |
|---|---|
| EAN: | 5904954303086 |
